homematic IP DRI32 32 Saluran Wired Input Modul Guide Instalasi

Waca manual iki kanthi teliti sadurunge miwiti operasi karo piranti Homematic IP Wired. Tansah manual kanggo konsultasi mengko. Yen sampeyan nyerahake piranti kasebut menyang wong liya supaya bisa digunakake, takon supaya maca manual iki.

Simbol sing digunakake

Iki nuduhake bebaya.

Bagean iki ngemot informasi tambahan sing penting.

Informasi bebaya

Kita ora tanggung jawab kanggo karusakan sing disebabake dening panggunaan liyane saka tujuan sing dituju, penanganan sing salah utawa gagal mirsani bebaya bebaya. Ing kasus kaya mengkono, kabeh pratelan babar pisan ora sah. Kita ora tanggung jawab kanggo karusakan consequential.
Aja nggunakake piranti yen wis katon karusakan utawa malfunction. Yen sampeyan duwe keraguan, priksa piranti kasebut dening pakar sing mumpuni.

Kanggo alasan keamanan lan lisensi (CE), konversi lan/utawa modifikasi piranti sing ora sah ora diidini.
Piranti kasebut dudu dolanan - aja ngidini bocah dolanan.

Film plastik, tas plastik, bagean polystyrene, lan liya-liyane bisa mbebayani kanggo bocah-bocah. Simpen bahan kemasan saka tekan bocah lan langsung mbuwang.
Resik piranti nggunakake kain sing alus lan resik tanpa serat. Aja nggunakake deterjen sing ngemot pelarut kanggo tujuan reresik.

Aja mbabarake piranti menyang kelembapan, geter, sinar matahari sing konstan utawa radiasi panas liyane, kadhemen utawa beban mekanik sing berlebihan. Piranti kasebut mung kudu dioperasikake ing njero ruangan.
Gunakake piranti ing aplikasi teknologi weker miturut DIN EN 50130-4 mung bebarengan karo sumber daya uninterruptible (UPS) sing cocok kanggo njembatani kemungkinan listrik mati.

Gagal netepi instruksi instalasi bisa nyebabake geni utawa bebaya kejut listrik. Piranti kasebut minangka bagean saka instalasi bangunan. Mirsani standar lan arahan nasional sing relevan sajrone ngrancang lan nginstal.
Piranti kasebut mung kanggo operasi ing Homematic IP Wired Bus. Bus Kabel IP Homematic minangka sirkuit daya SELV. Utama voltage kanggo instalasi bangunan lan Homematic IP Wired Bus kudu routed kapisah. Rute kabel umum kanggo sumber daya lan Bus Kabel IP Homematic ing kothak instalasi lan prapatan ora diidini. Isolasi sing dibutuhake kanggo sumber daya saka instalasi bangunan menyang Bus Kabel IP Homematic kudu diamati ing kabeh wektu.

Kanggo operasi sing aman, piranti kasebut kudu dipasang ing papan distribusi sirkuit sing tundhuk karo standar VDE 0603, DIN 43871 (volume rendah).tage papan sub-distribusi (NSUV)), DIN 18015-x. Piranti kasebut kudu dipasang ing ril sing dipasang (rail top-hat, DIN rail) sesuai karo DIN EN 60715. Instalasi lan kabel kudu ditindakake miturut VDE 0100 (VDE 0100-410, VDE 0100-510). Ketentuan peraturan sambungan teknis (TAB) pemasok energi kudu diamati.
Mirsani jinis kabel sing diidini lan bagean salib konduktor nalika nyambungake menyang terminal piranti.

Piranti kasebut mung cocok kanggo digunakake ing lingkungan omah.

Informasi sistem umum

Piranti iki minangka bagéan saka Homematic IP Smart Home System lan komunikasi liwat Homematic IP. Operasi mbutuhake sambungan menyang Titik Akses Kabel IP Homematic. Informasi luwih lengkap babagan syarat sistem lan perencanaan instalasi bisa ditemokake ing manual sistem Homematic IP Wired.

Kabeh dokumen teknis lan nganyari bisa ditemokake ing www.homematic-ip.com.

Fungsi lan piranti liwatview

Modul Input Kabel IP Homematic - 32 saluran bisa gampang diinstal ing rel DIN ing panel distribusi daya. 32 input bisa digunakake kanggo nyambungake sawetara ngalih lan push-tombol. Lamps utawa sistem cahya liyane banjur bisa ngalih utawa dimmed liwat dipasangake Homematic IP Wired ngoper utawa dimming actuator.

Sampeyan uga bisa ngatur input individu saka modul minangka input sensor supaya bisa ngawasi contone NC utawa NO kontak.
Piranti kasebut nawakake fungsi khusus kanggo panggunaan listrik voltage push-tombol utawa ngalih. Sampeyan bisa ngaktifake "proteksi karat" kanggo saben input kanggo nyegah karat lan bisa watesan fungsi tombol / ngalih. Iki mesthekake yen arus sing luwih dhuwur mili sedhela liwat tombol push / switch nalika diaktifake. Pulsa saiki nyegah karat. Fungsi kasebut dipateni ing setelan gawan lan bisa diaktifake kanthi kapisah kanggo saben saluran.

Piranti liwatview

A) Tombol sistem (LED piranti)

B) Tombol saluran
C) Pilih tombol
D) tampilan LC
E) Pelabuhan Bus 1
F) Pelabuhan Bus 2
G) Terminal input
H) Ground terminal (GND)

Tampilan liwatview

1 Input ora diaktifake
Input diaktifake
Data RX ditampa bis
TX Data dikirim menyang bis
°C Indikasi suhu (ing piranti)
R Voltage indikasi (input utawa output voltage ing terminal bis)

wiwitan

Kanggo komisi piranti kasebut, sampeyan kudu nggawe Titik Akses Kabel IP Homematic (HmIPW-DRAP).

Instruksi instalasi

Waca bagean iki kanthi lengkap sadurunge miwiti instalasi.
Cathetan nomer piranti (SGTIN) lan lokasi instalasi piranti sadurunge instalasi supaya luwih gampang kanggo ngenali piranti mengko. Nomer piranti uga bisa dideleng ing stiker kode QR sing wis ditutup.
Mangga mirsani bebaya bebaya nalika instalasi ndeleng informasi bebaya,.

Input ora pedhot saka vol utamatage lan nyedhiyani bis voltage. Disambungake push-tombol, ngalih utawa unsur ngoper liyane kudu kasebut kanggo vol diratingtage paling sethithik 26 V.
Wigati dicathet dawa insulasi konduktor sing disambungake, kaya sing dituduhake ing piranti kasebut.
Kanggo alasan safety listrik, mung kabel Homematic IP Wired Bus sing disedhiyakake utawa kabel Homematic IP Wired Bus kanthi dawa liyane (kasedhiya minangka aksesoris) sing bisa digunakake kanggo nyambungake Homematic IP Wired Bus. d.

Sampeyan bisa nyambungake tombol push/switch utawa kontak sing biasane ditutup/biasane mbukak menyang piranti.
Kabel kaku bisa dipasang langsung menyang clamp terminal (teknologi push-in). Pencet tombol operasi putih ing ndhuwur terminal kanggo nyambungake konduktor fleksibel utawa kanggo medhot kabeh jinis konduktor.
Yen perlu ngganti utawa nggarap instalasi omah (contone, extension, bypass saklar utawa sisipan soket) utawa menyang / ing volume rendah.tagSistem distribusi kanggo masang utawa nginstal piranti, instruksi safety ing ngisor iki kudu digatekake:

Instalasi mung bisa ditindakake dening wong sing duwe kawruh lan pengalaman teknik listrik sing relevan!*

Instalasi sing salah bisa mbebayani

uripmu dhewe,

lan urip pangguna liyane saka sistem listrik.

Instalasi sing salah uga ateges sampeyan ngalami risiko karusakan serius kanggo properti, contone amarga geni. Sampeyan duwe risiko tanggung jawab pribadi kanggo cilaka pribadi lan karusakan properti.

Hubungi tukang listrik!

Kawruh khusus sing dibutuhake kanggo instalasi:
Kawruh spesialis ing ngisor iki penting banget nalika instalasi:
"5 aturan safety" sing bakal digunakake:
- Pedhot saka utomo
- Aman kanggo miwiti maneh
- Priksa manawa ora ana voltage
- Bumi lan sirkuit cendhak
- Tutup utawa cordon bagean urip tetanggan
Pamilihan alat sing cocog, alat ukur lan, yen perlu, peralatan pelindung pribadi;
Evaluasi asil pangukuran;

Pamilihan bahan instalasi listrik kanggo njaga kahanan mati;
jinis pangayoman IP;
Instalasi materi instalasi listrik;

Jinis jaringan pasokan (sistem TN, sistem IT, sistem TT) lan kahanan sambungan sing diasilake (balance nol klasik, grounding protèktif, langkah tambahan sing dibutuhake, lsp.).

Bagean silang kabel sing diidini kanggo nyambungake menyang piranti yaiku: kabel kaku lan fleksibel, 0.25 – 1.5 mm²

Pilih pasokan voltage

Voltage suplai kanggo piranti digawe mung liwat Homematic IP Wired Bus. Bus kasebut diwenehake dening Homematic IP Wired Access Point (HmIPW-DRAP) Manual Operasi HmIPW-DRAP.
Total konsumsi saiki maksimum diitung saka jumlah input sing digunakake. Kira-kira. 4 mA mili liwat saben input actuated; yen kabeh input digunakake ing mode sensor karo kontak NC; iki nyebabake:
Konsumsi saiki rata-rata bisa diarepake ing aplikasi normal kanthi operasi campuran push-buttons, switch lan kontak sinyal (16 push-buttons, 8 kontak NC lan 8 switch). Tombol push mung mengaruhi konsumsi saiki yen lagi dilakokno lan mulane diabaikan. Wiwit mung ngalih ditutup kudu dijupuk menyang akun, iku bisa kanggo nggunakake Nilai rata-rata kene (setengah iku ngalih ditutup). Kontak NC ditutup kanthi permanen lan kudu digatekake kabeh. Iki nyebabake konsumsi total saiki sing apik banget:

Majelis lan instalasi

Terusake kaya ing ngisor iki kanggo nginstal piranti ing rel DIN:

Pedhot sambungan panel distribusi daya lan nutupi bagean urip, yen perlu.
Pedhot sambungan baris cocog saka bis Homematic IP Wired mlebu.

Copot tutup saka panel distribusi daya.

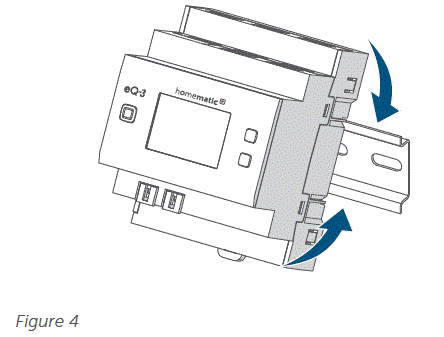

Selehake piranti ing rel DIN.
Sampeyan kudu bisa maca huruf ing piranti lan ing tampilan.

Sajrone instalasi, pesthekake yen sumber lokasi bisa mlaku kanthi bener lan piranti kasebut dipasang kanthi aman ing rel.
Sambungake piranti miturut gambar sambungan lan tindakake pandhuan instalasi ndeleng Pandhuan instalasi, kaca 6.
Sambungake kabel sambungan bis menyang port bis 1 utawa port bis 2 lan sambungake kabeh piranti kabel liyane liwat bis.

Gunakake plug wuta bis sing diwenehake, yen sambungan bis 1 utawa sambungan bis 2 ora dibutuhake.
Pasang maneh tutup panel distribusi daya.
Ngaktifake sekring sirkuit daya.

Ngaktifake bus kabel IP Homematic kanggo ngaktifake mode pasangan piranti.

Masangake karo unit kontrol

Waca kabeh bagean iki sadurunge miwiti prosedur pasangan.

Setel Titik Akses Kabel liwat aplikasi IP Homematic IP Homematic supaya sampeyan bisa nggunakake piranti Kabel ing sistem. IP Homematic Informasi luwih lengkap babagan iki bisa ditemokake ing manual operasi kanggo Titik Akses Kabel.
Bus iki didhukung dening Homematic IP Wired Access Point (HmIPW-DRAP). Kanggo informasi luwih lengkap, waca manual operasi Wired Access Point.

Terusake kaya ing ngisor iki kanggo masangake piranti karo pusat kontrol sampeyan:

Bukak aplikasi IP Homematic.
Tutul ... Liyane ing layar ngarep.
Tutul Pasangake piranti.

Sambungake sumber daya.
Mode pasangan aktif sajrone 3 menit.

Sampeyan bisa kanthi manual miwiti mode pasangan kanggo liyane 3 menit kanthi mencet tombol sistem sakcepete.

Jinis tombol sistem gumantung ing piranti sampeyan. Informasi luwih lengkap bisa ditemokake ing piranti liwatview.

Piranti sampeyan bakal kanthi otomatis katon ing aplikasi IP Homematic.
Ketik papat digit pungkasan nomer piranti (SGTIN) ing app utawa pindai kode QR. Nomer piranti bisa ditemokake ing stiker sing diwenehake utawa ditempelake ing piranti kasebut.

Enteni nganti pasangan rampung.
Yen pasangan kasil, LED piranti bakal dadi ijo.
Piranti saiki wis siyap digunakake.
Yen piranti LED murup dadi abang, coba maneh Kode lan tampilan Lampu kilat, kaca 11.

Pungkasan, tindakake pandhuan ing aplikasi IP Homematic.

Yen sampeyan pengin nggabungake piranti Wired karo komponen nirkabel IP Homematic, sampeyan bisa masangake piranti Homematic IP Wired karo Unit Kontrol Pusat IP Homematic (wis ana). Kanggo nindakake iki, sambungake Homematic IP Wired Access Point menyang (ana) Homematic IP Central Control Unit kaya sing diterangake ing manual operasi. Banjur nerusake kaya kasebut ing ndhuwur kanggo nyambungake piranti kasebut.

Operasi

Sawise nyiyapake, operasi prasaja kasedhiya langsung ing piranti.

Ngaktifake tampilan: Pencet tombol sistem sedhela kanggo ngaktifake tampilan LC kanggo kabeh piranti sing disambungake menyang bis.
Pilih saluran: Pencet tombol Channel sedhela kanggo milih saluran sing dikarepake. Ing saben tombol pencet, sampeyan bisa ngalih menyang saluran sabanjuré. Saluran sing dipilih dituduhake dening simbol sumunar.
Nilai tampilan: Yen sampeyan durung milih saluran, pencet tombol Pilih sedhela kanggo ngalih ing antarane nilai.
- Pasokan bus voltage (V)
- Suhu ing piranti (°C)
- Tampilan kosong
  Yen sampeyan wis masangake piranti ing Aplikasi IP Homematic, konfigurasi tambahan kasedhiya ing setelan piranti:

Nemtokake saluran: Nemtokake saluran individu menyang kamar utawa solusi sing dikarepake.

Mulihake setelan pabrik
Setelan pabrik piranti bisa dibalèkaké. Yen piranti dipasangake karo Unit Kontrol Pusat, konfigurasi bakal dibalekake kanthi otomatis. Yen piranti ora dipasangake karo Unit Kontrol Pusat, kabeh setelan bakal ilang.

Tindakake ing ngisor iki kanggo mulihake setelan pabrik piranti:

Pencet terus tombol sistem kanggo 4 detik Gambar 7
LED piranti wiwit sumunar oranye kanthi cepet.
Ngeculake tombol sistem.

Pencet terus tombol sistem kanggo 4 s.
Lampu LED piranti dadi ijo.
Bukak tombol sistem kanggo ngrampungake mulihake setelan pabrik.
- Piranti bakal miwiti maneh.
- Yen piranti LED murup dadi abang, coba maneh Kode lan tampilan Lampu kilat, kaca 11.

Maintenance lan reresik

Piranti kasebut bebas pangopènan kanggo sampeyan. Ninggalake pangopènan utawa ndandani menyang spesialis.

Tansah mateni vol utamatage (pateni pemutus sirkuit) sadurunge nggarap kompartemen terminal piranti lan nalika nginstal utawa nyopot piranti kasebut! Mung tukang listrik sing mumpuni (sesuai karo VDE 0100) sing diidini nindakake pakaryan ing listrik 230 V.
Resik piranti nganggo kain sing alus, resik, garing lan ora ana serat. Kain bisa rada dampdiwutahake karo banyu suam-suam kuku kanggo mbusak tandha-tandha sing luwih bandel. Aja nggunakake deterjen sing ngemot pelarut kanggo tujuan reresik. Padha bisa corrode omah plastik lan label.

Pembuangan

Simbol iki tegese piranti kasebut ora kudu dibuwang minangka sampah omah, sampah umum, utawa ing tong sampah kuning utawa karung kuning. Kanggo nglindhungi kesehatan lan lingkungan, sampeyan kudu njupuk produk lan kabeh bagean elektronik sing kalebu ing ruang lingkup pangiriman menyang titik koleksi kotamadya kanggo peralatan listrik lan elektronik sampah kanggo mesthekake pembuangan sing bener. Distributor peralatan listrik lan elektronik uga kudu njupuk maneh peralatan sampah gratis. Kanthi mbuwang kanthi kapisah, sampeyan nggawe kontribusi sing penting kanggo nggunakake maneh, daur ulang lan cara liya kanggo mulihake piranti lawas. Elinga uga yen sampeyan, pangguna pungkasan, tanggung jawab kanggo mbusak data pribadhi ing peralatan listrik lan elektronik sampah sadurunge dibuwang.
Tandha CE minangka merek dagang gratis sing dimaksudake khusus kanggo panguwasa lan ora menehi jaminan utawa jaminan properti.
Yen sampeyan duwe pitakonan teknis babagan piranti, hubungi dealer spesialis.

Spesifikasi teknis

Katrangan singkat HmIPW-DRI32
Pasokan voltage 24 VDC, ± 5 %, SELV
Proteksi kelas II

Tingkat pangayoman IP20
Suhu sekitar -5 – +40°C
Bobot 165 g

Ukuran (W x H x D) (4 HP) 72 x 90 x 69 mm
Konsumsi saiki 135 mA maks./2.5 mA biasane
Mundhut daya piranti kanggo pitungan termal 3.25 W maks.

Konsumsi daya siyaga 60 mW

Input

Jumlah 32

Sinyal voltage 24 VDC, SELV
Sinyal "0" 0 - 14 VDC
Sinyal "1" 18 - 24 VDC

Arus sinyal 3.2 mA (proteksi karat: kira-kira 125 mA)
Wektu sinyal 80 ms min.
Dawane garis 200 m

Tipe kabel lan bagean silang kabel kaku lan fleksibel, 0.25 – 1.5 mm²
Instalasi On mounting rail (DIN-rail) miturut EN 60715

Tundhuk modifikasi.

Ngatasi masalah

Command ora dikonfirmasi
Yen paling ora siji panrima ora konfirmasi printah, piranti LED murup abang ing mburi proses transmisi gagal.

Kode lan tampilan lampu kilat

Kode lampu kilat / tampilan	Tegese	Solusi
1x oranye lan 1x lampu ijo (sawise ngaktifake Bus Kabel)	Tampilan tes	Sampeyan bisa nerusake yen tampilan test wis mandheg.
Kelip-kelip oranye cendhak (saben 10 detik)	Mode pasangan aktif	Ketik papat digit pungkasan nomer piranti (SGTIN) ing app utawa pindai kode QR.
Kelip-kelip oranye cendhak	Transmisi data konfigurasi	Enteni nganti transmisi rampung.
Kelip-kelip oranye singkat (diterusake lampu ijo sing ajeg)	Transmisi dikonfirmasi	Sampeyan bisa nerusake operasi.
Kelip-kelip oranye ringkes (diterusake lampu abang sing ajeg)	Transmisi gagal	Coba maneh weruh Comdurung dikonfirmasi, kaca 10.
6x dawa kelip-kelip abang	Piranti rusak	Mangga deleng tampilan ing app sampeyan kanggo pesen kesalahan utawa hubungi pengecer sampeyan.
Ganti kelip-kelip oranye dawa lan cendhak	Nganyari piranti lunak	Enteni nganti nganyari rampung.
E10	Suhu dhuwur banget	Kurangi beban sing disambungake lan supaya piranti dadi adhem.
E11	Ing-voltage (bus voltage kurang banget)	Priksa voltage nyedhiyakake lan nyetel voltage nyedhiyakake sesuai karo jumlah piranti sing disambungake.

Unduh gratis aplikasi Homematic>IP!

Perwakilan resmi pabrikan

eQ-3 AG
Maiburger Straße 29
26789 Leer / JERMAN
www.eQ-3.de

FAQ

Apa piranti bisa digunakake ing njaba?

Ora, piranti kasebut dirancang kanggo panggunaan njero ruangan mung kanggo njamin kinerja lan umur dawa sing optimal.

Pripun ngresiki piranti?

Gunakake kain sing alus lan resik tanpa serat kanggo ngresiki. Aja deterjen sing ngandhut pelarut amarga bisa ngrusak piranti.

Apa sing kudu ditindakake yen aku nemoni prentah sing durung dikonfirmasi?

Waca bagean 8.1 manual kanggo langkah-langkah ngatasi masalah sing ana gandhengane karo kesalahan sing durung dikonfirmasi.
